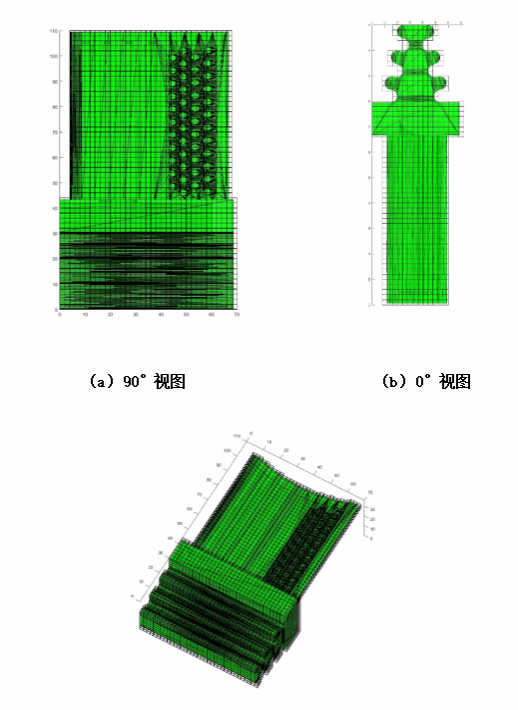

上图为航空叶片原视图。本节展示某航空叶片零件模型的体素化结果由于0.2mm大小的体素化结果输出体素数量多且该大小的立方体无法直观的通过视觉显示观察，因此本节展示体素大小为2mm的体素化结果，该结果仅作为效果展示，不作为体素化结果进行后续运算。

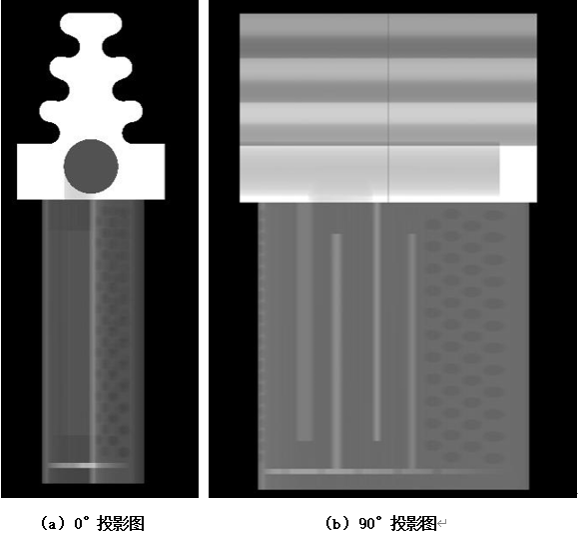

根据X射线检测设备的硬件需求确定各项参数，探测器成像每个像素为0.2mm，光源距离探测器约1.7m，且不考虑被测物体的材料差异。选用图3-2所示航空叶片零件模型进行X射线成像仿真，选用仿真软件为Matlab，分别在投影角度为0°和90°时采集仿真成像。平行光仿真结果如下图所示。

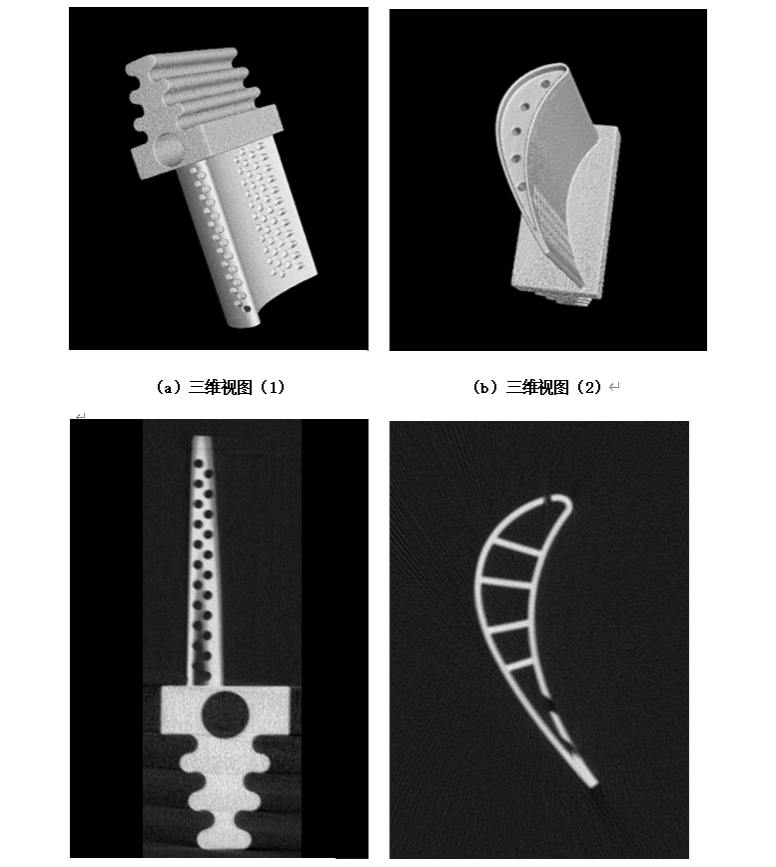

为了使上述所示X射线成像仿真结果能够构成具有广泛可用性的航空叶片X射线成像数据集，需要对该仿真算法进行正确性验证。而三维重建算法能够将X射线投影结果进行反投影计算，得到原三维模型。重建结果三维模型视图及其在x-y和有y-z方向上的截面图如下图图所示。
